¿Por qué no usar la desviación estándar global para calcular los Límites de Control?

Blog

¿Por qué no usar la desviación estándar global para calcular los Límites de Control?

Espalhe a ideia!Share on Facebook
Facebook
Tweet about this on Twitter
Twitter
Share on LinkedIn
Linkedin

¿Por qué no podemos usar la desviación estándar s – también conocida como desviación estándar de largo plazo – para calcular los Límites de Control? Esta es una duda que muchas personas tienen, principalmente aquellas  que están aprendiendo los conceptos de Control Estadístico de Procesos (SPC). Incluso este es un tema que genera bastante debate en los entrenamientos de SPC que HarboR ministra.

Como ya vimos en el post sobre el Segundo Fundamentos de las Gráficas de Control de Shewhart, Límites de Control deben ser calculados con una estadística de dispersión média¹: que son las estadísticas de dispersión dentro de los subgrupos (gráfica Xbarra, n>1) o entre valores sucesivos (Gráfica IX, n=1). Esta estadística se denomina desviación estándar de corto plazo, generalmente representada por la letra grega σ (sigma).



Recuerda las fórmulas

La desviación estándar de corto plazo σ, es la estadística correcta para el cálculo de los Límites de Control. Cuando trabajamos con un tamaño de la muestra igual a 1 (Gráfico de Control IX-MR), se calcula de la siguiente manera:



Desviación estándar de corto plazo



La desviación estándar de largo plazo, comúnmente representada por la letra s, es aquella que hemos aprendido en las clases de estadística en la universidad. Se calcula de la siguiente manera:



Desviación estándar de largo plazo



Se trata de una medida de la dispersión global. Observe cómo se calcula: todos los datos se agregan en un solo grupo al mismo tiempo a través del cálculo de la media aritmética de todos los valores. El uso de la desviación estándar global contiene la suposición implícita de que el conjunto de datos es homogéneo.



Pero, ¿podemos suponer que los datos son homogéneos?

Recuerde que la Gráfica de Control tiene por objetivo separar lo que es ruido del proceso, variación causada por causas aleatorias, de lo que es una señal, variación causada por causas especiales. Es decir, el objetivo es precisamente detectar la ausencia de homogeneidad. Por lo tanto, no podemos utilizar una medida de dispersión global en el cálculo de los límites para una Gráfica de Control².



Ejemplo práctico

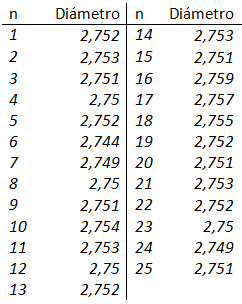

En la tabla siguiente tenemos datos de 25 mediciones de diámetros de una pieza maquinada:

Tabla de valores de SPC

Graficando estos datos, se calcula los Límites de Control basados en la desviación estándar σ (forma correcta de calcular) representados por la línea verde punteada, y los Límites de Control basados en la desviación estándar s (forma equivocada de calcular) representados por la línea azul continua.



gráfica de control con limites calculados con desviación estándar de corto y largo plazo



Se percebe que los Límites de Control con desviación estándar de corto plazo σ son capaces de detectar dos señales de cambio del proceso que los límites basados en la desviación estándar de largo plazo s no detectan. Es decir, los Límites de Control σ pueden detectar variaciones especiales que desde el punto de vista de los Límites de Control de desviación estándar s serían ruidos.



Así concluimos que…

Es por eso que no se debe utilizar la desviación estándar de largo plazo para el cálculo de los Límites de Control. Al aplicar esta medida estadística, estarías tratando los datos como un conjunto homogéneo, cuando en realidad el objetivo de la Gráfica de Control es justamente detectar la ausencia de homogeneidad entre los datos.

La desviación estándar σ tiende a ser menor pues su cálculo engloba la variación entre subgrupos subsiguientes, con condiciones más similares entre sí, lo que hace que los Límites de Control sean más justos. La desviación estándar s se calcula en base a la distancia de cada medición en relación a la media global, por lo que tiende a ser mayor, inflando los Límites de Control.

Por lo tanto, utilizar la desviación estándar global en el cálculo de los Límites de Control puede hacer que las variaciones especiales – que merecen atención y deben ser investigadas – sean tratadas como una variación del proceso.



(1)Understanding Statistical Process Control – Donald J. Wheeler and David S. Chambers – 2010

(2) Twenty Things you Need to Know – Donald J. Wheeler – 2009
